?  產品功能闡述

本款NTP網絡時間服務器的標準時間是來中國全球衛星定位導航系統（BDS)中秒同步信號與時間報文信息，校準本地時鐘信號并馴服內置的恒溫晶振（英文簡稱：OCXO）頻率，實現輸出精確的時間頻率信號，北斗衛星信號具有：精準、穩定、安全、可靠、便捷等優點，本配置突出的國產化系統的優異性能，采取了衛星與OCXO有機結合授時模式，使二者互為冗余，互為補充，當北斗衛星信號中斷輸入后，OCXO迅速無縫切換輸出等同衛星精度的精確時間信息，保障了網絡系統中的數據庫服務器、PC機、網絡終端等設備對時連續性，穩定性，可靠性，精確性

本款NTP網絡時間服務器配合我公司自主知識產權的衛星授時、網絡同步、頻率測控等技術，支持標準的NTP和SNTP網絡對時協議，可提供NTP網絡對時、串口授時、1PPS脈沖信號輸出等功能。該產品節能環保、使用年限長、運行穩定已經廣泛的應用在了智能醫療、智能電網、大數據、智能交通、金融交易、能源自動化、慧教育、安防監控、廣播電視、移動通信等社會各個領域。

?  性能特點

u  北斗衛星OCXO授時模式，一級雙冗余授時架構，具有信號穩定、時間精確、安全可靠、時間長等優點

u  可選配支持飛騰、兆芯、海光、龍芯等國產化CPU處理器和中標麒麟、麒麟信安、歐拉操作系統

u  工業級服務器控制主板，具備上萬臺終端處理能力

u  清晰高亮持久的顯示屏幕，輪循顯示北斗鎖定狀態、衛星數量、IP、時區標準時間、地理坐標等狀態信息，使產品更具有直觀性

u  配備≧4路的10/100/1000M   Base-T 以太網授時端口接口，可同時為多個局域網提供校時服務；

u  千兆網卡配置，超大帶寬傳輸速率，網絡延時更小，時間精度更高

u  超長使用壽命，無故障運行周期超過（MTBF）10萬小時，經濟耐用性能更高

u  安全、可靠的網絡數據傳輸加密設計理念，支持MD5、證書、加密協議，網絡系統安全系數更高

u  支持多網口綁定冗余功能，實現服務器端口的負載均衡能力

u  選用核心關鍵電子元器件，均為國產知名品牌，安全系數實現了完全自控

u  高性能恒溫晶振（OCXO)，可獨立輸出高精度（微秒級）頻率指標

u  支持WEB，SSH等多種便捷登陸方式，可實現對設備的登錄、管理、維護

?  技術指標

u  NTP v1.v2.v3&v4(RFC1119&1305)              SNTP(RFC2030)

u  MD5 Authentication（RFC1321）              Telnet（RFC854）

u  NTP Unicast,Broadcast,Multicast,Autokey         TIME（RFC868) FTP（RFC959）

u  DAYTIME（RFC867)      DHCP (RFC2131)    HTTP/SSL/HTTPS（RFC2616)

u  SSH/SCP (Internet Draft) SNMP v1,v2、          MIB II (RFC1213)

u  RSA非對稱加密    IPV4、IPV6、IPv4/IPv6 Hybrid

?  授時服務器性能

u  北斗衛星時鐘授時模式，同步精度:≦1us,一級網絡時間服務器配置

u  用戶終端同步授時精度：≦1ms（局域網典型值）

u  用戶容量：可支持上萬臺客戶端同步校準服務

u  NTP端口吞吐量：≧20000次/秒

u  可作為二級時間服務器架構

?  衛星接收機參數

u  16通道授時型北斗衛星接收機，

u  UTC同步精度≦20ns（RMS）

u  接收B1\B2\B3碼,頻率：1561MHz\1269MHz

u  跟蹤及鎖定靈敏度可達-160dBm

u  首次定位時間：冷啟動：<35s；熱啟動<1s，重捕獲<1s

u  授時精度優于<50ns(RMS)

u  定位精度：3m（RMS）

?  恒溫晶振性能指標

u  守時精度<10ms（7天）：日老化率5E-10

u  秒穩定度優于1E-9 ：日平均準確度優于1E-11

u  相位噪聲： 1 Hz   -80 dBc/Hz

               10 Hz  -115 dBc/Hz

               100 Hz -130 dBc/Hz

               1kHz   -145 dBc/Hz

?  服務器顯示屏

u  配置VFD/LCD顯示屏

顯示屏屏輪循顯示：衛星鎖定狀態、時區、時間、衛星數量、地理坐標、IP狀態

u  工作狀態指示燈判斷：NTP服務啟動、網絡連接、NTP請求超限和衛星鎖定等狀態

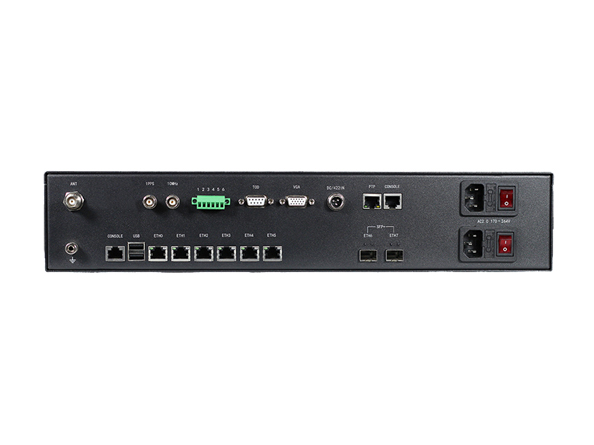

?  服務器接口配置

u  衛星天線接口（ANT)：BNC接口，5V DC電源，1路

u  NTP授時網絡電口：10/100/1000M以太網RJ45接口，≧4路

u  Console控制口： RJ-45接口，RS232電平，1路

u  串口TOD： DB-9接口（母頭）,2路，RS232電平，1路

u  1PPS（秒脈沖）：BNC接口，時間精度≦30ns（RMS），1路

u  熱插拔電源接口：220V ±20%  47Hz ～63Hz ：2路；

?  物理及環境參數

u  尺寸：標準19英寸2U機箱

u  重量：6.5Kg

u  電源：220V ±20%  47Hz ～63Hz

u  工作溫度：-10℃～+55℃（主機）  -40℃～+75℃（天線）

u  存貯溫度：-45℃～+85℃

u  濕度： 95％無冷凝

u  功耗： ≦55W

?  軟件性能：

u  終端授時軟件

提供window系統SNTP協議校時軟件，支持開機自啟動和托盤運行，可添加多個NTP時間服務器地址，當NTP時間服務器不可用時，可自動切換。以服務方式運行，并提供運行狀態監視、控制、配置界面。

◆ 監視平臺軟件

提供NTP服務器和客戶端的授時監視，可以監視NTP服務器和授時客戶端的同步和時間偏差情況，對衛星/失鎖、NTP不同步、同步偏差給出日志信息。向信息管理員進行告警，該軟件支持上千臺客戶端運行狀態的監視。

?  產品標準配置清單

u  授時服務器1臺、

u  衛星接收器1個

u  衛星天線1根

u
電源線1根、

u  控制線1根、

u  用戶手冊1本、

u  避雷器1個（選項）
